具体说明

消防疏散正压送风余压监控系统包括四部分组成，包括余压传感器CS-Y04D（又叫余压传感器、压差控制器）、余压控制器CS-Y04C、余压监控器CS-Y04M、泄压阀执行器等构成。其中各楼层余压传感器对正压送风余压进行检测，余压控制器可以接收余压传感器的信号，并进行集中处理，从而来控制泄压阀执行器，进而控制旁通泄压阀的开启和关闭，还可以给余压传感器（余压探测器）和电动执行器（旁通泄压阀控制机构）集中供电。安装于消控室的余压监控器CS-Y04M可监控整个系统中每台余压传感器和余压控制器的工作状态，实现声光报警的同时，还可以实时打印出报警信息。

余压监控系统将空气压力传感技术、液晶显示技术、计算机控制技术、计算机网络技术有机结合起来，是专为防烟楼梯间、前室、合用前室、消防电梯间、封闭避难层（间）等场所余压检测和控制设计的智能测控设备。

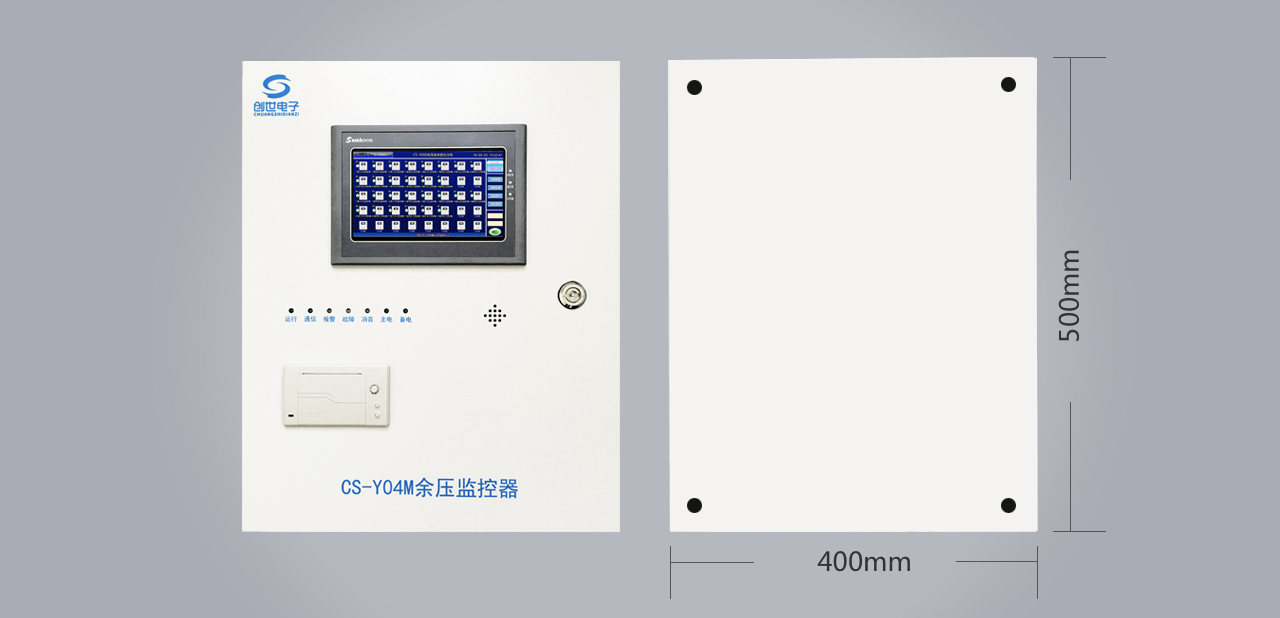

余压监控器，型号为CS-Y04M，是山东创世电子技术有限公司专门针对正压送风系统前室及楼梯间余压值监控研发的一款智能后台主机，完全满足GB51251-2017《建筑防烟排烟系统技术标准》中的功能需求与余压探测器CS-Y04D（又叫余压传感器、压差控制器）、余压控制器CS-Y04C配套使用。

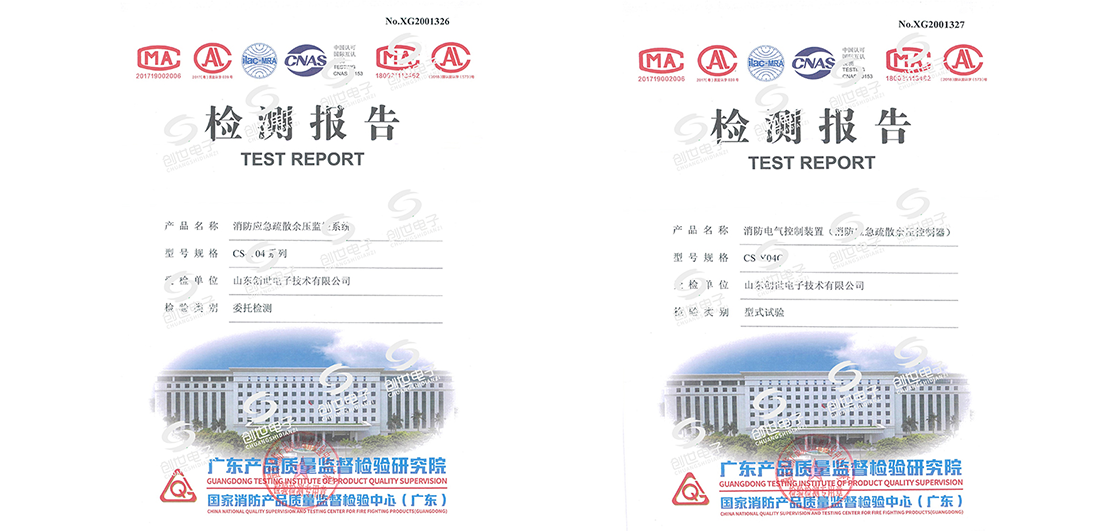

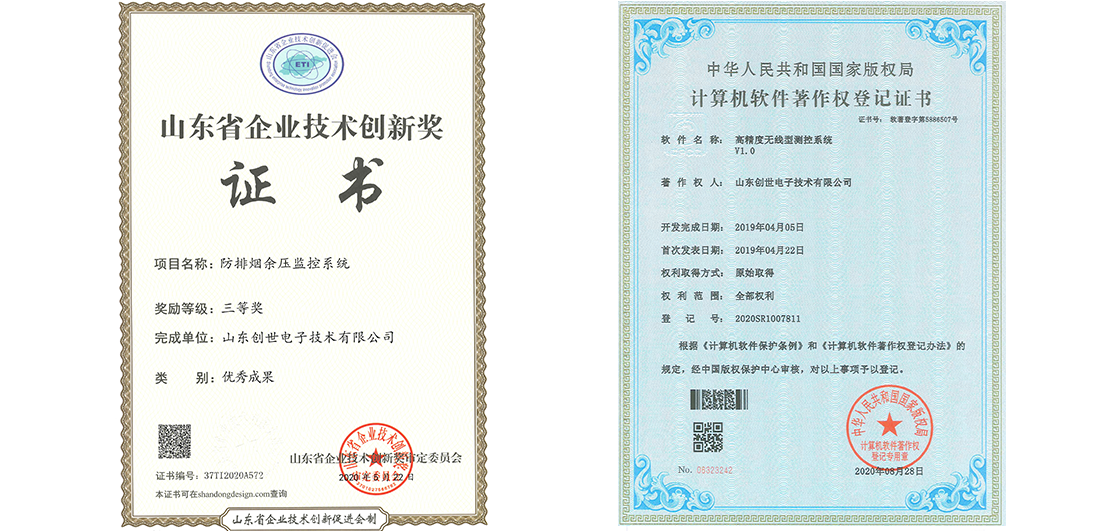

产品资质

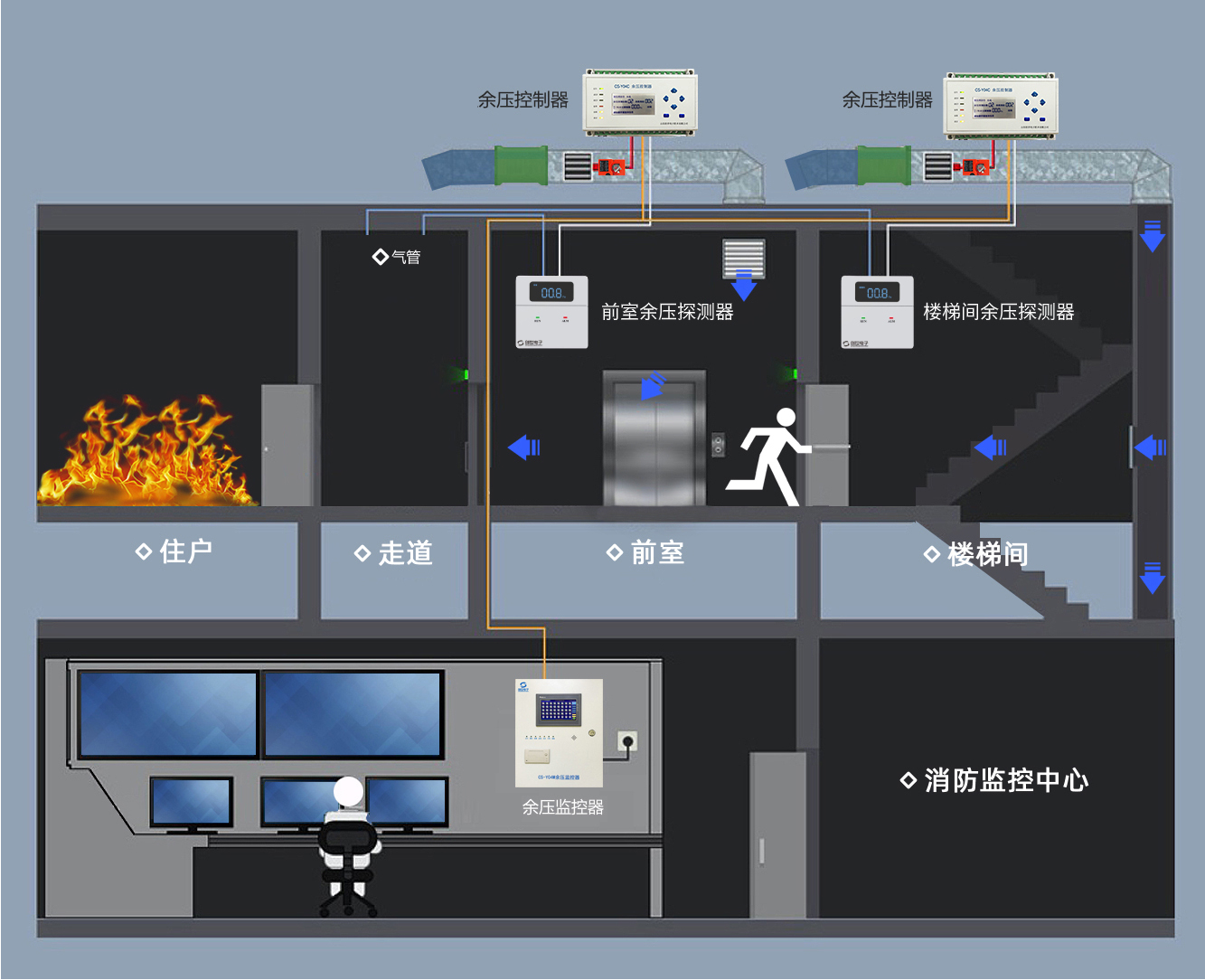

系统原理

发生火灾时，正压送风系统启动，着火层及上下相邻两层风口开启，依据安全逃生原则，加压送风应满足防烟楼梯间压力>前室压力>走道压力的压力递增分布。
从防烟角度，余压值越高越有利于防烟。但加压送风方向与疏散门开启方向恰恰相反，余压值过高则会导致楼梯间和前室、前室和走道之间疏散门两侧压差过大，从而出现疏散门难以开启的情况，使疏散过程中存在安全隐患。 余压监控系统，实时监测前室和楼梯间的余压值，及时调整加压送风量，使前室和楼梯间的余压值保持在合理范围内，既能保证烟气和热量不能侵入，又能保证火灾区人们轻松打开房门进入防烟区。
