余压监控系统设计说明：
1、根据中华人民共和国国家标准GB51251-2017《建筑防烟排烟系统技术标准》（以下称《标准》）和国家建筑标准设计图库15K606《建筑防烟排烟系统技术标准》图示的规定，设置CS系列消防疏散通道余压监控系统。
2、《标准》规定：前室、封闭避难层（间）与走道之间的压差应为25Pa~30Pa；楼梯间与走道之间的压差应为40Pa~50Pa。

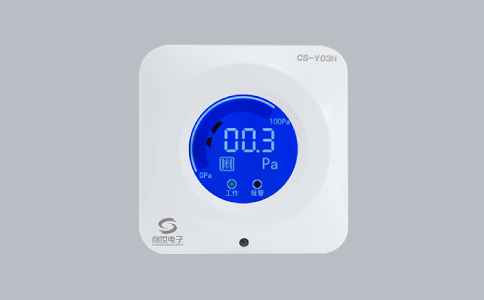

3、CS-Y04余压探测器彩屏显示控制区域余压值，当前室、封闭避难层（间）、楼梯间的余压值超过最大允许压力差时，余压探测器发出报警信号，CS-Y04C余压控制器为系统中的余压探测器和泄压阀执行器（旁通泄压阀控制机构）集中供电，通过信号处理，联动控制旁通泄压阀的开启，从而保证控制区域余压降至《标准》规定区间，余压探测器发出信号给余压控制器关闭泄压阀停止泄压。
4、CS-Y04C余压控制器与余压探测器之间采用消防二总线通信及供电，仅使用NHRVS-2×1.5 mm²通信线，可查询回路中任一余压探测器的数据、工作状态等信息，并向余压监控器实时反馈现场信息。
5、CS-Y04M余压监控器实时监控控制区域余压值、报警、泄压、联动状态，以便值班人员掌握整个余压监控系统运行情况。
6、前室、合用前室每层设置CS-Y04余压探测器；楼梯间需设置两个，两个之间间距大于等于1/2楼层高度，即建筑1/4处和3/4处各设置一个；CS-Y04C余压控制器每个回路最高带载256台余压探测器，安装于正压送风配电箱内；CS-Y04M余压监控器壁挂于消控室中。
7、消防疏散通道CS余压监控系统的施工，按照批准的工程设计文件和施工技术方案进行，不得随意变更；确需变更设计时，应由设计单位负责更改并经图审机构审核。
