创世电子余压传感器_压差测控器_余压探测器满足国家标准GB51251-2017《建筑防烟排烟系统技术标准》的要求，广泛应用于写字楼、商场、酒店、医院、住宅等高层建筑中不具备自然排烟措施和防烟条件的防烟楼梯间、消防电梯间前室和合用前室等消防疏散通道中。用于解决在火灾发生等紧急情况下，由于疏散通道余压过高导致安全疏散通道防火门打开困难的现象。余压探测器，应与余压监控器、余压控制器、泄压阀执行器等CS系列产品配套使用。

目前，很多工程项目图纸上设计有消防前室楼梯间正压送风系统的余压探测器，山东创世电子技术有限公司针对普遍存在的安装问题，解析余压传感器_压差测控器_余压探测器CS-Y03A的安装与接线：

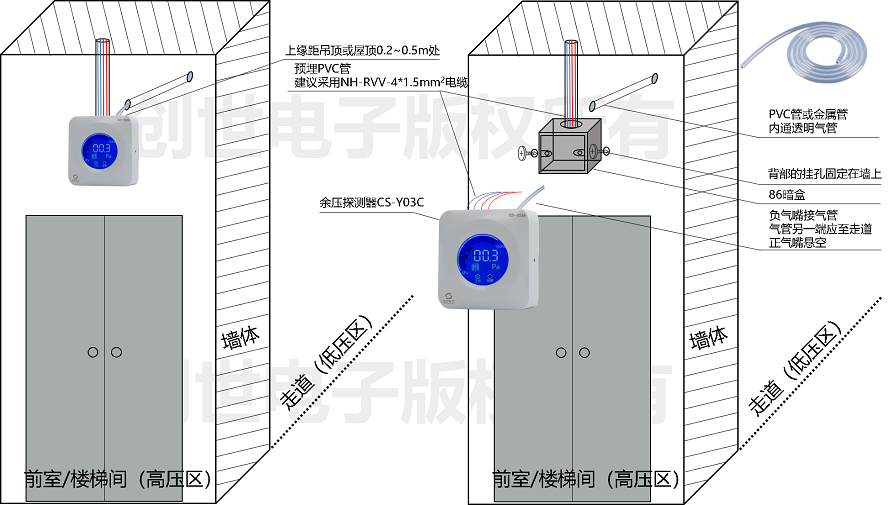

一、明装位置示意图如下：

1、项目需预埋PVC管及86型暗盒，如果未提前预埋管线时，建议从风井穿线。

2、余压探测器通过背部的挂孔固定在墙上，安装在防火门上方墙面为宜，距吊顶或屋顶0.2~0.5m处。

3、气管的安装需根据余压探测器安装的位置确定，规则如下：

1）安装位置为合用前室（高压区）时，负气嘴接气管，气管另一端应走至相应走道，正气嘴悬空；

2）安装位置为楼梯间（高压区）时，负气嘴接气管，气管另一端应走至走道，正气嘴悬空。

3）安装位置为走道（低压区）时，正气嘴接气管，气管另一端应走至相应合用前室，负气嘴悬空。

图中余压探测器的安装位置为前室（高压区），参考3-1）

总体原则：方便施工、美观。

二、接线：

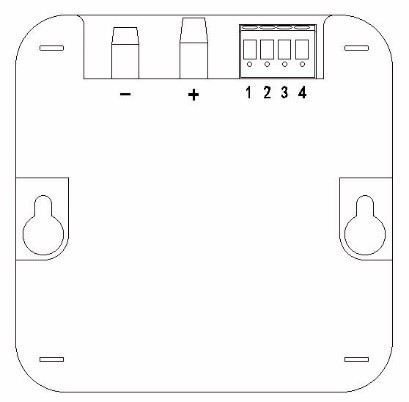

观察探测器背面端子位置，如图：

1、正常情况下，“+”气管嘴悬空在当前区域（前室/楼梯间）；“-”气管嘴接气管至走道；

2、气管裸露部分建议套PVC管或金属管，并予以固定；

3、气管拐弯处，均需预留一定弯度，避免气管打结导致憋气；

4、端子“1”“2”接DC24V电源，各楼层模块并联依次接到CS-FK余压控制箱第“5”“6”号端子；

5、端子“3”“4”接信号线，各楼层模块并联依次接到CS-FK余压控制箱第“7”“8”号端子。

6. 建议采用NH-RVV-4*1.5mm2电缆。

欢迎广大客户使用CS系列余压监控系统，您将享受山东创世电子技术有限公司提供的壹年保修服务，若有任何问题请随时和我司联系，或直接与我公司业务人员以及我公司授权代理商联系，我们将竭诚为您服务！

【实物参考】

CS-Y03A余压探测器【点击图片查看详情】
